Abrazadera de tensión preformada OPGW de tramo corto

Abrazadera de tensión de alambre pre-trenzado para cable óptico OPGW.

Composición: alambre trenzado interior, alambre trenzado exterior, anillo incrustado, placa colgante tipo PD, anillo colgante tipo U, etc.

Propósito: Soportar la tensión total. Conecte el cable de tierra compuesto de fibra óptica al terminal, la resistencia a la tracción (ángulo de rotación superior a 25°) o el polo de conexión del cable óptico.

Contactar ahora

Detalles del producto

Funciones:

un. Incluso la distribución de la tensión, sin punto de concentración de tensión, puede proteger bien el cable óptico.

b. Bajo la premisa de no exceder la resistencia a la compresión lateral del cable óptico, tiene un mayor agarre en el cable óptico y puede soportar una mayor tensión.

c. La resistencia de agarre del cable óptico no es inferior a: 95% de la resistencia a la tracción final (UTS) del cable óptico, que es totalmente adecuada para las necesidades de montaje del cable óptico

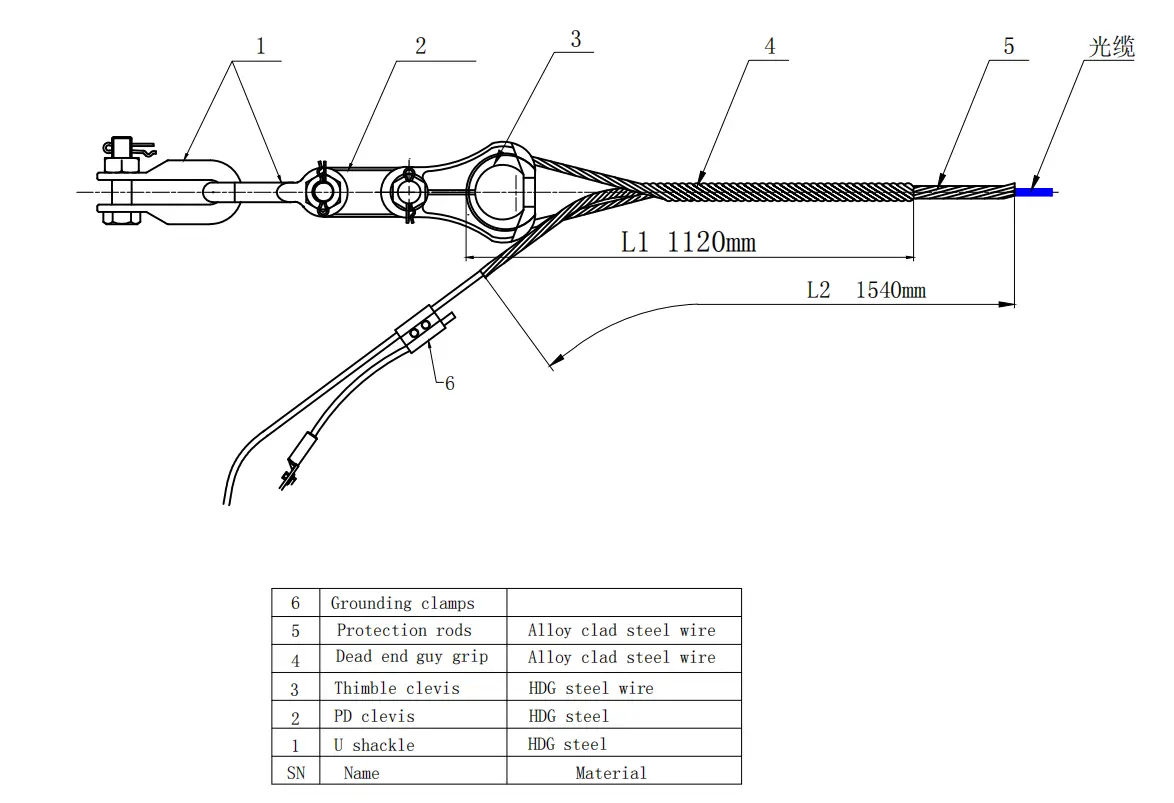

Diagrama de composición del producto

Hoja de especificaciones técnicas del producto:

Sn	Modelo No.	Gama de cables
1	ONY 0780	7.2-7.8
2	ONY 0880	7.9-8.8
3	ONY 1010	8.9-10.1
4	ONY 1140	10.2-11.4
5	ONY 1280	11.5-12.8
6	ONY 1410	12.9-14.1
7	ONY 1550	14.2-15.5
8	ONY 1730	15.6-17.3
9	ONY 1920	17.4-19.2
10	ONY 2110	19.3-21.1

Aviso de compra:

un. De acuerdo con la resistencia a la tracción final y el diámetro exterior del cable OPGW, seleccione la abrazadera de tensión adecuada.

b. Configuración de la cantidad: 1 conjunto / torre de poste terminal (incluido el pórtico); 2 conjuntos/torre de poste de tracción, ángulo de giro superior a 25° y torre de conexión OPGW.

c. La configuración estándar de la abrazadera es diestra. Cuando se requiere zurdo, debe especificarse en el contrato de pedido.

d. Se recomienda usar esta abrazadera una vez después de que haya estado bajo tensión total.
